Završni stroj za popločavanje betona

(U jugoistočnoj Aziji)

Tehnički podaci:

AHT4000/AHT6000/AHT8000/AHT7500S

* :Opciono, osnovna širina popločavanja je 2500mm ili 3500mm, a širina popločavanja se proširuje za 250mm ili 300mm intervala.

Prilagođava ga kupac prema stvarnim zahtjevima konstrukcije.

**: opcija 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 o/min;

opcija2--TAD850VE, Volvo160kW/2200rpm.

***: opcija -QSB6.7-C260-30, Cummins, 194 kW/2200 o/min

Sve informacije i specifikacije točne su u vrijeme tiskanja i podložne su promjenama bez prethodne najave.

Značajke

一,Karakteristike izvedbe:

AHT4000/6000/8500/7500S strojevi za popločavanje betona dizajnirani su s punim hidrauličkim pogonom, centraliziranim računalnim upravljanjem s nadzorom u stvarnom vremenu i mogućnostima samodijagnostike, te sustavima za automatsko niveliranje i praćenje.

● PREGLED

Ovaj inovativni, napredni i praktični stroj visokog standarda ključna je specijalizirana oprema za izgradnju betonskih cesta, trgova i pločnika zračnih luka.

●VRLO FLEKSIBILNO BETONSKO KLIZNO POLOŽIVANJE

Betonski finišer može precizno popločiti standardne betonske kolnike širine od 30 m do 8,5 m i debljine do 450 mm.

●MEHANIZAM ZA ZBIJANJE BETONA

Finišer je opremljen hidrauličnim pogonom vibratora. Finišer standardno dolazi s 14 hidrauličnih priključaka (opcija: 9 ili 18). Istodobne operacije razastiranja, struganja, vibriranja, nabijanja i istiskivanja u isto vrijeme pri postavljanju potpornog sloja i betonske ceste.

●UČINKOVIT SUSTAV UPRAVLJANJA MOTOROM

Postavka ECO načina rada automatski prilagođava snagu motora trenutnim zahtjevima performansi kako bi se osigurala ekonomična potrošnja goriva i niske emisije buke. AHT6000/8500/7500S opremljeni su motorima VOLVO TAD552VE/TAD851VE/TAD852VE, s vrhunskom tehnologijom motora visokih performansi (do 210 kW/ 290 KS izlazne snage) koja zadovoljava EC Stage IIIA standarde emisija.

●ROBUS DIZAJN STROJAandIZDRŽLJIVKALUP ZA POLOŽAVANJE

Robustan dizajn stroja jamči dosljedno popločavanje betona visokog učinka i precizne rezultate popločavanja čak i u teškim uvjetima na gradilištu. Opločnik može biti kompatibilan sa serijom metričkih kalupa za popločavanje od 8,5 m (ili 9 m). Serije od 3.0 m do 8,5 m standardno dolaze s trošnim potplatom i mogu biti opremljene dodatnim profilom krune.

●VISOKO PRECIZAN UPRAVLJAČKI I POGONSKI SUSTAV

Sustavi za automatsko niveliranje i praćenje koji osiguravaju ravnost, ravnost i glatkoću popločavanja na zavojima ceste. Inteligentni sustav upravljanja i sustav upravljanja protiv proklizavanja za izuzetno gladak rad osigurava ravnost preciznog betonskog popločavanja.

●SAVRŠENA ERGONOMIJA I RUKOVANJE

Ergonomski dizajnirana platforma strojara odlikuje se jednostavnim konceptom rukovanja i izuzetnom preglednošću, što strojaru olakšava posao. Potpuni hidraulički neovisni pogon, mikro-računalo sa zaslonom i mogućnošću samodijagnostike. Ergonomski dizajniran s pametnim kontrolama za udobnost i lakoću rada.

●POTPUNO MODULARNI DIZAJN STROJA

Potpuno modularni dizajn stroja omogućuje fleksibilnu modifikaciju i nadogradnju novim opcijama prema zahtjevima korisnika. Kompaktne dimenzije i minimalni zahtjevi za naknadnu ugradnju osiguravaju da se finišer može lako utovariti i ekonomično transportirati. Ovisno o konfiguraciji, uložak šipke za tiple ili oscilirajuća greda i super izglađivač mogu ostati montirani na stroju tijekom transporta.

AHT4000/6000/8000/7500SSlipform finišeri dizajnirani su s punim hidrauličkim pogonom,centralizirana računalna kontrola s nadzorom u stvarnom vremenu i mogućnostima samodijagnostike, te sustavi za automatsko niveliranje i praćenje.

Ovaj inovativni, napredni i praktični stroj visokog standarda ključna je specijalna oprema za izgradnju brzih željeznica i betonskih cesta.

● Strojevi za popločavanje betona AHT4150 /6000/8000/ 7500S prikladni su za izgradnju potpornog sloja željeznice velikih brzina i betonske ceste.

● Istodobne operacije širenja, struganja, vibriranja, nabijanja i istiskivanja u isto vrijeme prilikom polaganja potpornog sloja i betonske ceste.

● Potpuni hidraulički neovisni pogon, mikro-računalo sa zaslonom i mogućnošću samodijagnostike.

● Ergonomski dizajniran s pametnim kontrolama za udobnost i lakoću rada.

● Uvezene ključne komponente kako bi se osigurala pouzdanost stroja i produžio vijek trajanja finišera.

Značajke (9)

Motor

Vodeno hlađeni motor Volvo/Cummins, snažan, rezerva velikog zakretnog momenta,

niska potrošnja goriva, emisija u skladu s europskim okolišem.

Vibracijski uređaj

Super-visoka frekvencija, jake vibracije, velika gustoća gornjeg popločavanja

Sustav automatskog niveliranja

Sustavi automatskog niveliranja i trasiranja osiguravaju ravnost površine asfaltiranja i ravnost ceste.

Ploča za struganje

Upravlja se kroz dva hidraulička cilindra za kontrolu količine betona koja dolazi u šablonu za oblikovanje, koja može ići gore i dolje u cijelosti ili gore i dolje neovisno na lijevoj ili desnoj strani.

Putujući sustav

Dva gusjeničara s hidrauličnim pogonom i upravljanje mikroračunalom osiguravaju unaprijed postavljenu konstantnu brzinu, ispravno pravocrtno kretanje i glatko upravljanje u zavojima

Savršen ergonomski dizajn i koncept rada

Ergonomski dizajnirana platforma strojara odlikuje se jednostavnim konceptom rukovanja i izuzetnom preglednošću, što strojaru olakšava posao.

Centralizirano podmazivanje

Centralizirano podmazivanje može automatski. Napunite mast za podmazivanje visokotemperaturnim i pokretnim komponentama, učinkovito produžite razdoblje istrošenosti, uvelike poboljšajte pouzdanost nabijanja i dodavanja.

STANDARDNA ILI OPCIONALNA OPREMA

1. Hidraulički vibratori

Finišer standardno dolazi s 14 hidrauličnih priključaka za napajanje hidrauličnih vibratora (9 ili 24 opcijski dostupni)

2. Odvojeni umetci bočnih šipki

Bočni umetci ankera na opremljenim s obje strane automatski umetnu anker šipke za popločavanje susjednih kolnika

3,Umetač uzdužne spone (samo za AHT8500/SF7500S)

Uzdužne šipke se umeću automatski kako bi se spriječilo odvajanje ploča na uzdužnim spojevima.

4, Opcijski SUPER GLATKI

Super glatka izrađena od visokokvalitetnog materijala osigurava savršenu kvalitetu površine

5, Opcijski umetač oscilirajuće zrake (samo za AHT7500S)

Oscilirajuća greda s ekscentričnim pogonom za teške uvjete rada s funkcijom automatskog podizanja kada se stroj zaustavi može ukloniti sve nepravilnosti na površini betonskog kolnika.

6, opcijski DBI umetač (samo za AHT7500S)

Ekstenzivni alat za umetanje klinova (DBI) montiran na okvir stroja (samo za AHT7500S) ima opcijsku funkciju automatskog umetanja koja može umetnuti klin u točan položaj.

PREDNOSTI FLOČNIKA S KLIZNIM OBLIKOM SERIJE AHT4000/6000/8500/7500S

1 . Snažanmotor

Snažni motor jamči učinkovito popločavanje betona u optimalnom rasponu snage i momenta u svakom trenutku.

2. Eko način upravljanja motorom optimiziran za performanse

ECO način rada može automatski prilagoditi snagu motora prema zahtjevima performansi kako bi se zajamčila optimalna učinkovitost motora, ekonomična potrošnja dizela i niska emisija buke.

3. Standardizirani operativni koncept, ergonomski optimizirana, jasno organizirana upravljačka ploča

Sa svojim vrhunskim zaslonom i jasnim, jezično neutralnim simbolima, upravljačka ploča promovira produktivne operacije na licu mjesta. Standardizirani, samorazumljivi operativni koncept koji se koristi na različitim modelima nudi bolje sinergijske učinke.

4. Jednostavan pristup mjestima održavanja i inspekcije minimalizira zahtjeve održavanja.

5. Visokokvalitetni sustav upravljanja strojem koji koristi vlasnički softver ZJAR PAVING-a povećava radnu sigurnost i raspon primjene finišera s kliznim oformama.

6. SERVISNA DIJAGNOSTIKA SUSTAVAWIDIAG

ZJAR PAVER, servisni dijagnostički sustav sa standardiziranim sučeljem, omogućuje tehničarima brzo otklanjanje grešaka izravno na licu mjesta.

7. Sustav kontrole poprečnog nagiba

Inovativna elektronička tehnologija kontrole poprečnog nagiba koju je razvio ARAN značajno smanjuje vrijeme odziva stroja, što rezultira željenim učinkom asfaltiranja.

8. Podešavanje brzine (hod stroja i regulacija brzine)

Računalno potpomognuta prilagodba brzine svake pojedine jedinice gusjenice omogućuje poštivanje specifikacija s vrhunskom preciznošću, čak i pri asfaltiranju zavoja.

9. Brza pretvorba tijekom transporta i jednostavan transport

Minimalni napor potreban za preinaku finišera tijekom transporta smanjuje operativne troškove. Okretnost i kompaktne dimenzije stroja olakšavaju transport.

Smjernice za djelovanje:

Visoko održavajte koheziju tima, dajte punu prednost timskom duhu, uzmite znanstvene i tehnološke inovacije kao snažnu pokretačku snagu, dajte punu prednost tehničkim prednostima, inovirajte marketinške metode, izradite posebne i izuzetne značajke, podignite razinu strojeva Zhenjiang Aran na višu razinu.

Scene primjene:

Prizori izgradnje trga i zračne luke

Prizori izgradnje cesta i tunela

Klizni kolnik s ravnom površinom i dobrom zbijenošću

AHT8500 oblikovanje u jednom koraku s dobrim i urednim kutom i rubom

Precizan rad sa sustavom za automatsko niveliranje dovodi do velike ravnosti površine kolnika.

U mnogim regijama jugoistočne Azije potrebno je postaviti čelične mreže unutar betonskog kolnika.

Neki projekti zahtijevaju postavljanje uzdužnih šipki u betonske oblike, koje se također mogu unaprijed postaviti ručno.

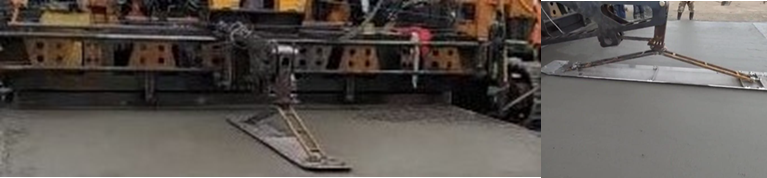

Primjena mehanizma za automatsko umetanje poteznica

WorkingPprincip:

Betoničar izlijeva betonsku smjesu ispred posipača; finišer se kreće naprijed određenom brzinom; radni mehanizam počinje raditi. Pužni posipač odvaja naslagani beton duž lijeve i desne strane i ravnomjerno ga raspoređuje ispred ploče za struganje. Privremena ploča za struganje, s hidraulički podesivom visinom, struže cementni beton na potrebnu debljinu predpopločavanja. Utična vibrirajuća šipka za pretvorbu frekvencije vibrira na određenoj frekvenciji kako bi izbacila zrak koji se stapao u betonu tijekom miješanja i zatim uklonila pore.

Početak rada

Četvrtasta konstrukcija

.

Scena gradnje gradskih cesta u jugoistočnoj Aziji, gdje su polovice kolnika asfaltirane redom

U vrlo kratkom vremenskom razdoblju radovi na popločavanju betonske ceste brzo su završeni kroz izgradnju visokog intenziteta. U Kambodži

Značajno poboljšana kvaliteta gradnje i radna učinkovitost dobili su visoke pohvale lokalnih vlasnika

Scene izgradnje u Africi u Nigeriji, Madagaskaru, Senegalu i Mauricijusu

Koordinirana operacija popločavanja donosi visoku radnu učinkovitost

Konstrukcija popločavanja, ako trebate izbjeći prepreke, potrebno je nekoliko jednostavnih betonskih oplata za dovršetak ponovnog popločavanja.

Autocesta 1. klase u Puerto Princessu, Filipini

Dvije mogućnosti utovara za pomorski prijevoz:

Nema potrebe za uklanjanjem velikih dijelova kao što je gusjenica; cijeli stroj isporučen u kontejneru ravnog stalka; kada se transportira na gradilište, može raditi nakon montaže malog broja dodataka, kao što je prikazano na gornjoj slici.

Rastavite gusjeničnu gusjenicu cijele opreme stroja na neovisne male dijelove i stavite ih u spremnik. Kada se isporuči na gradilište, potrebno je puno radova na montaži prije nego što se može staviti u izgradnju.

Utovar za kopneni prijevoz:

Utovar robe za kopneni prijevoz: Podignite finišer na platformsku prikolicu

Vozite finišer na prikolicu platforme sa bočno postavljenog namjenskog potpornog okvira za hodanje.

Cestovni prijevoz na velike udaljenosti prikolicom s ravnom platformom

ISO certifikat CE certifikat

Usluga nakon prodaje:

Dioničkom suradnjom te integracijom i reorganizacijom, tvrtka ARAN jača svoju izdržljivost, sveobuhvatno unapređuje svoju sveobuhvatnu snagu i formira novi razvojni mehanizam skoka naprijed.

Tvrtka ARAN bit će u skladu s konceptom poduzeća "Stvaranje vrijednosti za korisnike" i poboljšati osnovnu konkurentnost poduzeća, kako bi se postigao novi skok Zhenjiang Aran Machinery Co., LTD.

Obveza usluge nakon prodaje proizvoda

Proizvođač jamči kvalitetu opreme u razdoblju od 12 mjeseci nakon izvršene uplate (osim redovne potrošnje, dijelova motora i potrošnog materijala). U jamstvenom roku Prodavatelj u potpunosti jamči za rad opreme. U jamstvenom roku, ako tijekom rada opreme dođe do kvara u kvaliteti ili oštećenja, Prodavatelj će iste rezervne dijelove isporučiti korisniku zračnim putem o trošku Prodavatelja.

Nakon što je betonski finišer prodan, profesionalni servisni inženjer iz domaće ili inozemne mobilne servisne postaje bit će poslan na mjesto besplatno radi postavljanja, puštanja u pogon i tehničke obuke u trajanju od 15 dana na zahtjev krajnjih korisnika. Povratnu zrakoplovnu kartu do radilišta i troškove lokalnog prijevoza stručnog servisnog osoblja snosi korisnik. Štoviše, ako su potrebne dodatne tehničke usluge za Kupčev projekt nakon puštanja u pogon i tehničke obuke, Prodavatelj će organizirati da njegov servisni inženjer produži boravak ili posjeti gradilište.

Tvrtka će nastaviti optimizirati proizvode i pružati jamstvo usluge. Po primitku Kupčeve obavijesti o zahtjevu za uslugom, ponudit će se pismeni odgovor u roku od 24 sata kako bi se predložila odgovarajuća metoda tretmana, a dijelovi će biti poslani na stranicu Korisnika zrakoplovom ili ekspresnom dostavom u najkraćem roku, tako da naši inozemni korisnici mogu doživotno uživati ​​u tehničkim uslugama i opskrbi rezervnim dijelovima.

Osiguranje kvalitete proizvodnog procesa i proizvodnje

Držeći se načela „Sve za korisnika“, tvrtka pruža usluge prilagodbe opreme prema potrebama korisnika. Na temelju napredne strane tehnologije, u kombinaciji sa stvarnim domaćim uvjetima izgradnje cesta, Zhenjiang Aran kontinuirano poboljšava i usavršava svoj dizajn proizvoda, te je razvio niz skupina proizvoda za asfaltiranje i opremu za miješanje. U međuvremenu, tvrtka je također ovladala vještinama za razvoj novih vrsta proizvoda za izgradnju cesta. Sa svojom vodećom tehnologijom, inovativnim duhom, pouzdanom kvalitetom i jamstvom usluge, Zhenjiang Aran sada prodaje svoje proizvode širom svijeta. U Kini, Africi, istočnoj Europi, Indiji, Latinskoj Americi, Bliskom istoku, Rusiji i jugoistočnoj Aziji, Zhenjiang Aran pomaže u izgradnji lijepe budućnosti za svijet.
